Projektions- vs. bildschirmbasierte Venenfinder: Unterschiede im klinischen Arbeitsablauf verstehen

Die Nahinfrarot-(NIR)-Venenvisualisierungstechnologie wird häufig eingesetzt, um medizinisches Fachpersonal bei der Identifizierung oberflächlicher Gefäßstrukturen während peripherer intravenöser Zugänge zu unterstützen. Bei der Bewertung klinischer Venenfinder lassen sich die Geräte im Allgemeinen in zwei Hauptkategorien einteilen: Projektionsaderfinder Und Bildschirmbasierte Venenfinder.

Das Verständnis der Unterschiede zwischen diesen Visualisierungsmethoden hinsichtlich Anzeigeformat, Ergonomie, Freisprechintegration und Workflow-Anpassungsfähigkeit hilft klinischen Abteilungen bei der Auswahl der Geräte, die am besten zu ihren betrieblichen Anforderungen passen.

Wichtigste operative Unterschiede auf einen Blick

• Darstellungsmodus: Projektionsgeräte projizieren NIR-Gefäßkarten direkt auf die Hautoberfläche des Patienten, während bildschirmbasierte Geräte das Gefäßbild auf einem integrierten oder externen Bildschirm darstellen.

• Sichtlinie: Bei der direkten Projektion bleibt die visuelle Ausrichtung auf die Punktionsstelle erhalten, während bei bildschirmbasierten Systemen die visuelle Aufmerksamkeit abwechselnd auf den Monitor und den Einstichbereich gerichtet werden muss.

• Bedienung & Montage: Beide Formate bieten sowohl handgeführte als auch fest installierte Konfigurationen, wobei Projektionsmodelle häufig mit mobilen Stativen integriert werden, um freihändige Bedienung zu ermöglichen.

• Reinigung & Oberflächenpflege: Die berührungslose optische Projektion minimiert den direkten Hautkontakt in der Nähe des Zielbereichs, und nahtlose Gehäuse vereinfachen die Oberflächenreinigung zwischen den Patienten.

Technische und betriebliche Unterschiede

Visuelle Ausrichtung und Hand-Augen-Koordination

Ein wesentlicher Unterschied zwischen Projektions- und Bildschirmgeräten besteht darin, wie visuelle Informationen an den Bediener übermittelt werden.

1. In-situ-Projektion (Direkte Hautdarstellung)

Projektionssysteme stellen das Gefäßnetzwerk direkt über der Zielanatomie dar. Da die Bildüberlagerung mit den darunterliegenden Venen übereinstimmt, können Kliniker den visuellen Fokus kontinuierlich auf die Einstichstelle und das umliegende Gewebe richten. Diese direkte Ausrichtung unterstützt die standardmäßigen Hand-Auge-Koordinationstechniken bei der Auswahl der Punktionsstelle und dem Vorschieben der Nadel.

2. Monitorbasierte Anzeige (Bildschirmbasiert)

Bildschirmbasierte Geräte stellen Gefäßbilder auf einem separaten Bildschirm dar. Obwohl diese Displays hochauflösende Bilder und Kontrasteinstellungen ermöglichen, erfordert die räumliche Trennung zwischen Bildschirm und Patientenarm, dass der Anwender den Fokus zwischen Monitor und Punktionsstelle wechselt. Kliniker, die an die Ultraschallführung gewöhnt sind, passen sich oft schnell an diese indirekte visuelle Methode an.

Echtzeit-Unterhautgefäßbeurteilung

Die Nahinfrarotbeleuchtung ermöglicht die Erkennung von desoxygeniertem Hämoglobin unter der Epidermis und hilft Klinikern so bei der Beurteilung oberflächlicher Gefäßnetze.

• Gefäßverlauf und Verzweigungen: Die NIR-Kartierung hebt die Kontinuität, Verzweigung und Krümmung der Gefäße vor dem Eindringen in die Haut hervor und erleichtert so die Auswahl gerader Venenabschnitte.

• Venenklappen und rollende Venen: Echtzeit-Feedback kann dabei helfen, Venenklappen und seitliche Gefäßbewegungen unter Nadeldruck zu erkennen, sodass Kliniker die Einführwinkel entsprechend anpassen können.

• Schwierige Patientengruppen: Eine klare subkutane Visualisierung ist hilfreich bei der Beurteilung von Patienten mit schwierigem Venenzugang (DVA), wie z. B. Kindern, älteren Menschen oder bariatrischen Patienten, bei denen eine visuelle Inspektion und Palpation allein nicht zu einem eindeutigen Ergebnis führen können.

Workflow-Ergonomie und Einsatz am Patientenbett

Flexibilität am Patientenbett ist in Ambulanzen, Notaufnahmen und Allgemeinstationen gleichermaßen wichtig.

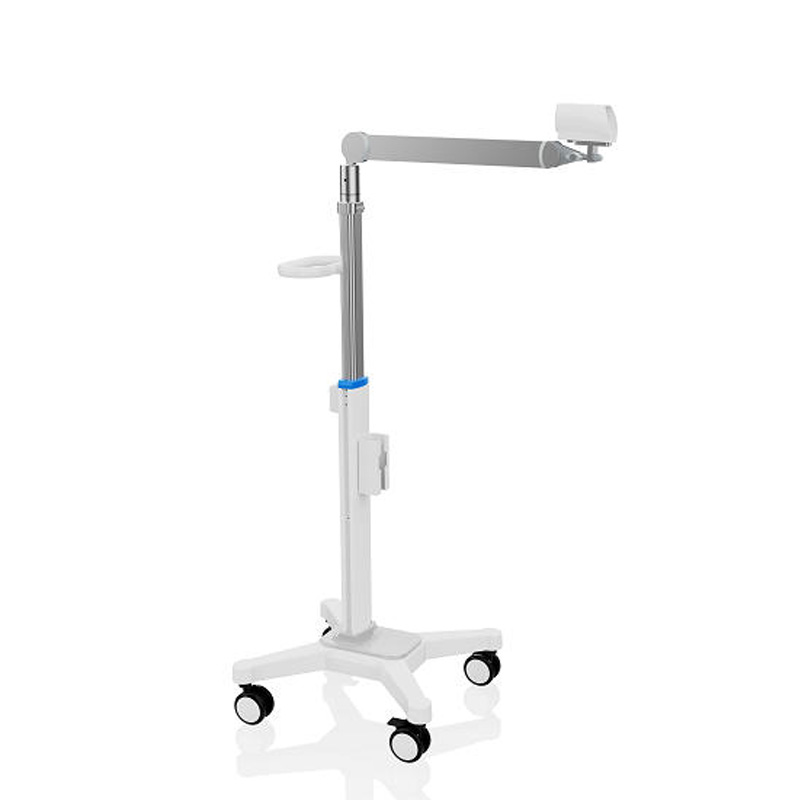

• Freihändige Unterstützung: Mobile Bodenständer und schwenkbare Tischarme halten Infrarot-Projektions-Venenfinder Geräte oberhalb der Zielstelle, wodurch beide Hände für die Venenstabilisierung und die Kanülenkontrolle frei werden.

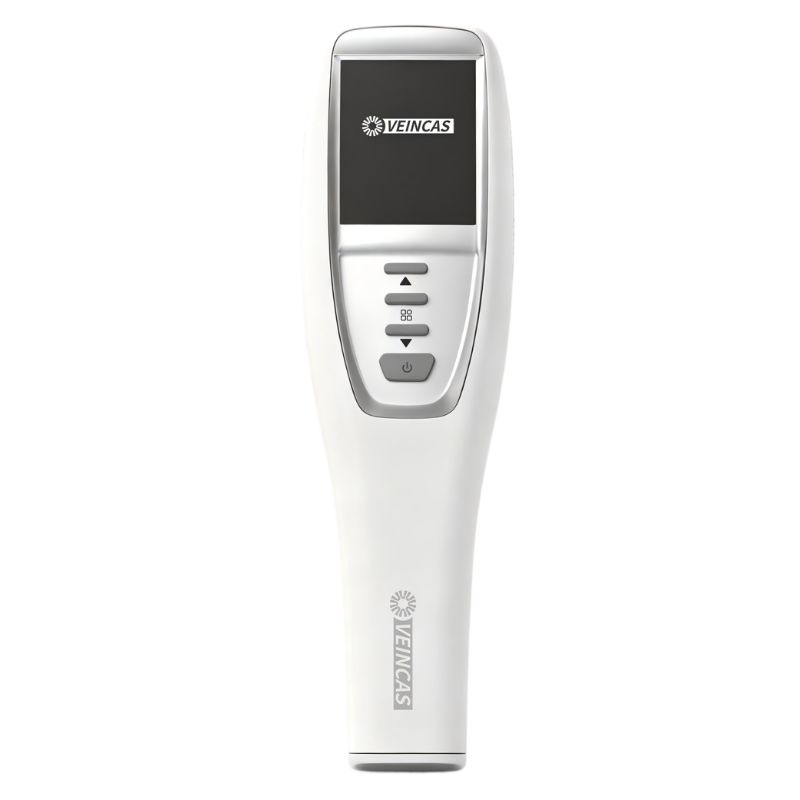

• Mobilität und Akkuleistung: Tragbare Geräte, die mit wiederaufladbaren Lithium-Ionen-Akkus ausgestattet sind, ermöglichen es dem Personal, sich zwischen den Räumen zu bewegen, ohne ständig auf feste Steckdosen angewiesen zu sein.

• Optische Anpassungen: Mehrere Helligkeitseinstellungen, Farbmodi und Größenanpassungen helfen Klinikern, die Sehschärfe unter verschiedenen Umgebungslichtbedingungen und bei unterschiedlichen Hauttönen zu optimieren.

Gerätewartung und routinemäßige Hygiene

Die Standards zur Infektionskontrolle erfordern klare Reinigungsprotokolle für alle medizinischen Geräte am Patientenbett:

• Berührungslose Beurteilung: Projektionsgeräte arbeiten typischerweise in einem Fokusabstand von 15–25 cm (6–10 Zoll) über der Haut, wodurch der physische Kontakt mit dem Venenpunktionsbereich minimiert wird.

• Oberflächendesinfektion: Abgedichtete, lüfterlose Außengehäuse ohne offene Lüftungsöffnungen reduzieren das Risiko des Eindringens von Flüssigkeiten und ermöglichen die routinemäßige Oberflächendesinfektion mit handelsüblichen Desinfektionstüchern in Krankenhausqualität oder Isopropylalkohollösungen.

Auswahlkriterien für die Abteilung

Unterschiedliche klinische Umgebungen stellen unterschiedliche Anforderungen an die Arbeitsabläufe. Bei der Wahl zwischen Projektions- und bildschirmbasierten Konfigurationen sollten Abteilungen folgende Faktoren berücksichtigen:

• Notfall- und Kinderstationen: Hier werden häufig freihändige Projektionssysteme bevorzugt, die einen schnellen und ungehinderten Zugriff ermöglichen und gleichzeitig die Konzentration auf unkooperative oder schwer erkrankte Patienten gewährleisten.

• Infusionszentren und Allgemeinstationen: Mobile, batteriebetriebene tragbare Einheiten ermöglichen einen flexiblen Transport zwischen verschiedenen Patientenbetten bei routinemäßigen Blutentnahmen und Katheterisierungen.

• Teams von Spezialisten für Gefäßzugänge: Können eine Kombination aus Projektionseinheiten für routinemäßige periphere Zugänge und fortschrittlichen Ultraschallgeräten für tiefe Katheterplatzierungen einsetzen.

Häufig gestellte Fragen (FAQ)

Wie stellt ein Venenprojektionsgerät Blutgefäße dar?

Vivolight Das Venenfindungsgerät nutzt Nahinfrarotlicht, das vom desoxygenierten Hämoglobin im Blut absorbiert wird. Die reflektierten optischen Daten werden verarbeitet und als kontrastreiche Echtzeit-Karte direkt auf die Hautoberfläche des Patienten projiziert.

Worin besteht der Hauptunterschied zwischen projektionsbasierten und bildschirmbasierten Venenfindern?

Der Hauptunterschied liegt in der Darstellungsschnittstelle. Projektionsmodelle projizieren die Gefäßdarstellung direkt auf die Haut des Patienten, um eine direkte visuelle Ausrichtung zu gewährleisten. Bildschirmbasierte Modelle zeigen die Gefäßdarstellung auf einem externen oder integrierten Monitor an, sodass der Anwender einen separaten Bildschirm benötigt.

Können Venenfinder mit Projektion freihändig verwendet werden?

Ja. Viele Projektionsgeräte können auf mobilen Rollständern, festen Stangen oder flexiblen Gelenkarmen montiert werden, sodass Kliniker das Lichtfeld über der zu behandelnden Extremität positionieren und mit beiden Händen frei arbeiten können.

Wie werden diese Geräte zwischen den Patienten desinfiziert?

Geräte mit versiegelten, glatten Gehäusen können gemäß den institutionellen Infektionsschutzprotokollen und den Anweisungen des Herstellers mit handelsüblichen Desinfektionstüchern in Krankenhausqualität oder mit Alkohollösungen gereinigt werden.
